Солнечные водонагреватели

Солнечные водонагреватели бывают различных конструкций, но все имеют коллектор и резервуар для сохранения воды. И, безусловно, все используют тепловую энергию солнца для нагрева воды.

Солнечные водонагреватели, как правило, классифицируются в соответствии с типом коллектора и системы циркуляции.

Типы коллекторов для солнечных водонагревателей

Пакетный коллектор, или batch collector

Пакетные коллекторы, или batch collectors

Такой тип известен как система встроенного коллектор-хранения (ICS). Вода нагреваются в темных емкостях или в изолированных контурах труб, и сохраняется там до полного нагрева. Вода может оставаться в коллекторе в течение длительных периодов времени, сохраняя высокую температуру нагрева. Выпускной клапан защищает от ошпаривания. Клапан подмешивает холодную воду, чтобы уменьшить температуру воды, прежде чем она поступит в кран.

Пакетные коллекторы несовместимы с системами циркуляции с замкнутым контуром. Таким образом, как правило, их использование не рекомендуется для холодного климата.


Плоский (панельный) коллектор, или flat-plate collectors

Плоские (панельные) коллекторы, или flat-plate collectors

Они, как правило, состоят из медных трубок, установленных на плоских пластинах поглотителя. Наиболее распространенная конфигурация представляет собой последовательность параллельных труб, соединенных на каждом конце попарно, а также впускной и выпускной коллекторы. Пластина в сборе находится в изолированном боксе, и покрыта закаленным стеклом.

Плоский коллектор, обычно рассчитан приблизительно на 150 литров воды. Два стандартных панельных коллектора обеспечивают примерно половину, необходимого для обслуживания семьи из четырех человек, объема горячей воды.

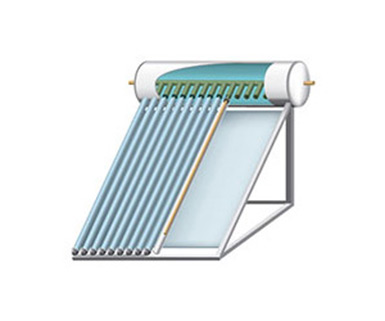

Вакуумный коллектор, или evacuated tube collector

Вакуумные коллекторы, или evacuated tube collectors

Вакуумные коллекторы с тепловыми трубками считаются самыми эффективными коллекторами из доступных. Каждая вакуумная трубка, в принципе, похожа на термос. Стеклянную или металлическую трубку, содержащую воду или жидкий теплоноситель, окружает большая стеклянная трубка. Пространство между ними занимает вакуум, который имеет низкую теплопроводность, и вода практически не теряет тепло.

Эти коллекторы могут хорошо работать даже в пасмурную погоду, даже при температуре 4°C. Отдельные трубки могут быть заменены по мере необходимости.

Вакуумный коллектор с тепловыми трубками может стоить в два раза дороже за квадратный метр, чем плоский (панельный) коллектор.


Типы систем циркуляции солнечных водонагревателей

Прямые системы циркуляции воды

Вода циркулирует прямо через солнечный коллектор, где она нагревается от тепла солнца. Затем, горячая вода сохранятся в резервуаре, направляется в водонагреватель без резервуара, или непосредственно используется. Такая система циркуляции предпочтительна в климате, где редко бывает низкая температура. Поэтому, в холодных климатических условиях необходима защита от замерзания.

Системы циркуляции воды с замкнутым контуром

В непрямых системах циркуляции используют незамерзающую жидкость для передачи тепла от солнца воде в резервуаре. Тепловая энергия солнца нагревает незамерзающую жидкость в солнечных коллекторах. Затем незамерзающая жидкость проходит через теплообменник в резервуаре передавая тепло воде, циркулируя в коллекторе по замкнутому циклу.

Системы с активной, или принудительной циркуляцией

Подобные системы циркуляции используют электрические насосы, клапаны и контроллеры для перемещения воды из коллекторов в резервуар. Широко распространены в США.

Пассивные системы циркуляции

Пассивные системы циркуляции не требуют насосов. Вода перемещается из коллекторов в резервуар, благодаря естественной конвекции (вид теплопередачи), когда нагревается.


Использование солнца для нагрева или подогрева воды может сократить ваши ежегодные расходы на горячую воду вполовину, утверждают в международной программе стандарта энергоффективности ENERGY STAR.
